[flash-extractor]适配器 xD/SD

xD 部分
xD 卡是标准的 NAND 闪存设备，但采用不同类型的封装设计。适配器允许我们访问较低级别
的内存。

SD 部分
通过经典/基本 SD 接口排列工作
我们可以以不同的方式读取 SD 卡并避免坏块，这通常会挂起 Microsoft Windows。
当您将 SD 卡放入普通读卡器时（如较终用户在家或工作中使用），以下是可能的结果列表。
1. Microsoft Windows 挂起 -> 90% 这些情况 Soft-Center SD 适配器会有所帮助。
2. 在 Image Explorer 中根本看不到磁盘/存储设备 -> 只有 1% 的情况 Soft-Center SD 适
配器有帮助
3. 用 Image Explorer 打开磁盘，所有扇区 = CRC Error -> Remove NAND Chip & Attemp
Direct NAND Recovery

xD 怎么读？
1. 设置 xD / SD 适配器
2. 插卡
3. 连接 USB 连接器
4. 照常读取 NAND_Reader.exe

如何读取 SD？
1. 设置 xD / SD 适配器
2. 安装新的读卡器驱动版本 2 或更高版本
3.下载 Adapter_SD_vXXX.dl
4. Image_Explorer\props\Copier\Output = 图像文件
5. Image_Explorer \ Tool - 选择 Adapter_SD_vXXX.dll

这个日志是什么意思？
CMD 0 GO_IDLE_STATE
---------- IDLE ----------
ACMD 41 SD_APP_OP_COND
重置失败
卡没有反应。
卡死了。

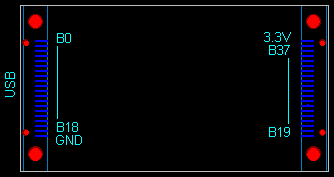

适配器 SD 引脚

B8 SD_D2
B9 SD_D3
B10 SD_CMD
B11 SD_CLK
B12 SD_D0
B13 SD_D1
查看卡片顶部：
